Базовый комплект testo 330i - Комплект testo 330i для анализа дымовых газов

Номер заказа.  0563 3001

+7 (495) 532-35-00

  • Дистанционное управление и отображение измеренных значений на экране Вашего смартфона или планшета благодаря встроенному Bluetooth-модулю и мобильному приложению для testo 330i

  • Цифровое документирование и создание отчетов на месте замера с помощью мобильного приложения для testo 330i

  • Надежная фиксация зонда отбора пробы благодаря специальному креплению для зондов testoFix

  • Практичные принадлежности, включая зонд тепературы

С практичным базовым комплектом testo 330i Вы сможете решить любые сложные задачи, связанные с анализом дымовых газов

Подробнее

Описание продукта

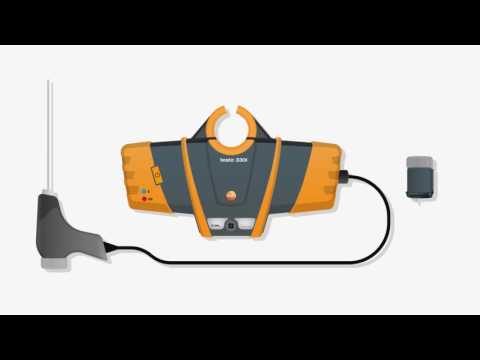

Анализатор дымовых газов testo 330i – это сочетание проверенной временем технологии, которая была позаимствована у предшествующей модели testo 330-2 LL, и революционного удобства использования благодаря дистанционному управлению со смартфона, надежному креплению для зондов testoFix и цифровому документированию.

Этот прибор воплощает самые современные тенденции анализа дымовых газов. Основу комплекта составляет анализатор дымовых газов testo 330i с сенсором CO с H2-компенсацией с диапазоном измерения 0 до 8 000 ppm.

Этот прибор идеально подходит для пуско-наладки систем отопления. Управление измерительным прибором и отображение измеренных значений осуществляется по каналу Bluetooth через мобильное приложение для testo 330i, которое устанавливается на Ваш смартфон или планшет.

В приложении Вы можете управлять настройками измерительного прибора, анализировать измеренные значения, вносить информацию о клиентах и создавать отчёты о проведенных измерениях.

Вы также можете добавить комментарии или фотографии с места проведения измерений в Ваш отчёт, а затем отправить его Вашему клиенту или в свой офис по e-mail.

Другие важные преимущества анализатора дымовых газов testo 330i

  • Сенсоры Longlife со сроком службы до 6 лет и возможностью замены пользователем. Это позволит Вам менять сенсоры по крайней мере на один раз реже в течение стандартного срока эксплуатации прибора
  • Модель анализатора дымовых газов testo 330i внесена в Государственный Реестр Средств измерений РФ и одобрена TÜV в соответствии с 1-м немецким федеральным постановлением об ограничении промышленных загрязнений атмосферы (BImSchV) и стандартом EN 50379, части 1-3
  • Возможность обнуления газовых сенсоров и сенсоров дифференциального давления без необходимости извлечения зонда отбора пробы из дымохода перед каждым измерением
  • Расширение диапазона измерения CO до 30 000 ppm за счет автоматического разбавления чистым воздухом
  • Прочный пыленепроницаемый корпус из пластика для использования в промышленных условиях Комплект включает Анализатор дымовых газов testo 330i с аккумулятором и заводским протоколом калибровки, сенсор О2 до 21%, сенсор CO (с Н2-компенсацией) до 8000 ppm, модульный зонд отбора пробы с трубкой зонда длиной 300 мм и интегрированной в неё термопарой Т макс. + 500 0С, с гибким соединительным шлангом длиной 2,2 м, запасные фильтры 10 шт.
Также в комплект входит крепление для зондов testoFix, которое позволяет надёжно, легко и быстро фиксировать зонды на дымовой трубе. Эта инновационная разработка также служит для надежной фиксации самого анализатора дымовых газов testo 330i и исключает риск падения измерительного прибора.

Дополняют комплект блок питания и практичный системный кейс для компактного и безопасного хранения всех составных частей комплекта.

С подтвержденными метрологическими характеристиками и расширенными техническими данными можно ознакомиться в описании типа в Центре загрузки.

Комплект поставки

  • Анализатор дымовых газов testo 330i с аккумулятором и заводским протоколом калибровки, сенсор О2 до 21%, сенсор CO (с Н2-компенсацией) до 8000 ppm
  • Модульный зонд отбора пробы (0600 9761) • Запасные фильтры (0554 3385)
  • Блок питания (0554 1096) • Крепление testoFix для зондов диаметром 8 мм (0554 3006)
  • Кейс для прибора testo 330i, зондов и принадлежностей (размеры: 520×130×400 мм, ДxШxВ) (0516 3302)

Технические данные

Общие технические данные

Вес

720 г (excluding battery)

Размеры

270 x 160 x 57 мм

Рабочая температура

-5 ... +45 °C

Источник питания

Rech. batt. block 3.7 V / 2.6 Ah; Mains unit 6 V / 1.2 A (optional)

Системные требования

Требуется ОС iOS 7.1 или новее; Требуется ОС Android 4.3 или новее; Требуется мобильное устройство с Bluetooth

Память

500000 readings

Температура хранения

-20 ... +50 °C
Пьезорезистивный сенсор дифференциального давления

Диапазон измерений

0 ... 300 гПа

Погрешность

±0,5 гПа (0,0 ... +50,0 гПа)

±1 % от изм. знач. (+50,1 ... +100,0 гПа)

±1,5 % от изм. знач. (в ост. диапазоне)

Разрешение

0,1 гПа
Измерение О₂

Диапазон измерений

0 ... 21 % Об.

Погрешность

±0,2 % Об.

Разрешение

0,1 % Об.
Измерение СО (с Н₂-компенсацией)

Диапазон измерений

0 ... 8000 ppm

Погрешность

±10 ppm или ±10 % от изм. знач. (0 ... 200 ppm)

±20 ppm или ±5 % от изм. знач. (201 ... 2000 ppm)

±10 % от изм. знач. (2001 ... 8000 ppm)

Разрешение

1 ppm
Измерение СО (с Н2-компенсацией), автоматическое разбавление

Диапазон измерений

0 ... 30000 ppm

Погрешность

±200 ppm или ±20 % от изм. знач. (0 ... 30000 ppm)

Разрешение

1 ppm
Измерение NO

Диапазон измерений

0 ... 3000 ppm

Погрешность

±5 ppm (0 ... 100 ppm)

±5 % от изм. знач. (101 ... 2000 ppm)

±10 % от изм. знач. (2001 ... 3000 ppm)

Разрешение

1 ppm

Option

Измерение дифференциального давления (тяга дымового газа)

Диапазон измерений

-9,99 ... +40 гПа

Погрешность

±0,02 гПа или ±5 % от изм. знач. (-0,50 ... +0,60 гПа)

±0,03 гПа (+0,61 ... +3,00 гПа)

±1,5 % от изм. знач. (3,01 ... +40,00 гПа) (the greater value applies)

Разрешение

0,01 гПа
Измерение температуры

Диапазон измерений

-40 ... +1200 °C

Погрешность

±0,5 °C (0,0 ... +100,0 °C)

±0,5 % от изм. знач. (в ост. диапазоне)

Разрешение

0,1 °C (-40 ... +999,9 °C)

1 °C (в ост. диапазоне)

dependent on the thermocouple

Определение КПД (Eta)

Диапазон измерений

0 ... 120 %

Разрешение

0,1 %
Определение потери тепла с дымовыми газами

Диапазон измерений

0 ... 99,9 %

Разрешение

0,1 %
Расчёт CO₂ (через O₂)

Диапазон измерений

Display range 0 ... CO₂ макс

Погрешность

±0,2 % Об.

Разрешение

0,1 % Об.

Зонды

Зонды

Cross-Seller Flue gas probe 300mm, 8mm
Модульный зонд отбора пробы, длина 300 мм, диаметр 8 мм

Номер заказа.: 0600 9781

277,00 y.e.
Cross-Seller Flue gas probe 180mm, 8mm
Модульный зонд отбора пробы, длина 180 мм, D 8 мм

Номер заказа.: 0600 9780

264,00 y.e.
Cross-Seller Flue gas probe 180mm, 6mm
Модульный зонд отбора пробы, длина 180 мм, D 6 мм

Номер заказа.: 0600 9782

264,00 y.e.
Cross-Seller Flue gas probe 300mm, 6mm
Модульный зонд отбора пробы, длина 300 мм, D 6 мм

Номер заказа.: 0600 9783

277,00 y.e.
Cross-Seller Hose connection set for separate gas pressure measurement
Набор шлангов для измерения дифференциального давления газа

Номер заказа.: 0554 1203

64,00 y.e.
Cross-Seller Differenztemperatur-Set testo
Набор для измерения дифференциальной температуры: 2 зонда с зажимами для труб и адаптер

Номер заказа.: 0554 1208

188,00 y.e.
Cross-Seller No picture available
Фиксирующий конус, 8 мм, сталь, с зажимом и рукояткой, Tмакс. 500 °C

Номер заказа.: 0554 3330

25,00 y.e.
Cross-Seller Mehrloch-Sondenrohr
Трубка к зонду с множественными отверстиями, длина 300 мм, D 8 мм, для измерения среднего значения концентрации CO

Номер заказа.: 0554 5762

251,00 y.e.
Трубка к зонду (длина 335 мм, Ø 8 мм, Tмакс. 1000°C)

Номер заказа.: 0554 8764

459,00 y.e.
Cross-Seller Probe shaft
Трубка к зонду, длина 300 мм, D 8 мм, Tмакс. 500 °C

Номер заказа.: 0554 9761

196,00 y.e.
Cross-Seller clearance-probe-for-O2-supply-air-measurement
Зонд для межстенного пространства, для измерения уровня O2 в системах, независимых от атмосферного воздуха

Номер заказа.: 0632 1260

227,00 y.e.
Cross-Seller probe stop 6mm steel
Фиксирующий конус, 6 мм, сталь, с зажимом и рукояткой, Tмакс. 500 °C

Номер заказа.: 0554 3329

Cross-Seller Probe shaft
Трубка к зонду, длина 180 мм, D 8 мм, Tмакс. 500 °C

Номер заказа.: 0554 9760

184,00 y.e.
Cross-Seller 0600-9765-flue-gas-probe
Комплект для измерения твёрдого топлива

Номер заказа.: 0600 9765

693,00 y.e.

Зонды температуры воздуха идущего на горение

Cross-Seller Combustion air temperature probe
Зонд температуры воздуха, идущего на горение, длина 190 мм, с фиксированным конусом, магнитным держателем, Tмакс. +100°C, для измерения температуры воздуха в системах зависимых/независимых от атмосферного воздуха

Номер заказа.: 0600 9787

152,00 y.e.
Cross-Seller Combustion air temperatur probe
Зонд температуры воздуха, идущего на горение, длина 60 мм

Номер заказа.: 0600 9797

152,00 y.e.

Принадлежности

Принадлежности

Cross-Seller Large System Case
Кейс для testo 330i (высота 180 мм)

Номер заказа.: 0516 3303

188,00 y.e.
Cross-Seller System Case
Instrument case for testo 330i (height: 130 mm)

Номер заказа.: 0516 3302

114,00 y.e.
Cross-Seller Hose extension
Удлинитель шланга, соединяющего зонд и анализатор дымовых газов (длина 2,8 м)

Номер заказа.: 0554 1202

276,00 y.e.
Cross-Seller O2-Sensor
Сенсор O2 для testo 330-1 LL/-2 LL

Номер заказа.: 0393 0002

Cross-Seller Connection cable
Соединительный USB-кабель, для подключения прибора к ПК

Номер заказа.: 0449 0047

29,00 y.e.
Cross-Seller Spare thermal paper
Запасная термобумага для принтера, для длительного хранения данных

Номер заказа.: 0554 0568

46,00 y.e.
Cross-Seller
Дополнительный сенсор NO; 0... 3000 ppm; разрешение 1 ppm

Номер заказа.: 0554 2151

743,00 y.e.
Cross-Seller Spare NO sensor
Сенсор NO, 0 ... 3000 ppm

Номер заказа.: 0393 0151

Cross-Seller Mains unit international
Блок питания (евростандарт)

Номер заказа.: 0554 1096

Принадлежности для измерительного прибора

Cross-Seller Smoke tester with oil, soot sheet, for measuring soot in flu...
Ручной насос для определения содержания сажи в дымовых газах

Номер заказа.: 0554 0307

159,00 y.e.
Cross-Seller Spare particle filter
Запасные пылевые фильтры для зонда (10 шт.)

Номер заказа.: 0554 3385

Применение

Анализ дымовых газов


В основе измерительной технологии testo 330i – два сенсора с увеличенным сроком службы для измерения содержания O2 и CO. Сенсор NO доступен в качестве опции. С testo 330i вы можете одновременно измерять содержание дымовых газов и уровень тяги, а все результаты наглядно отображаются в мобильном приложении testo 330i.

Измерение дифференциального давления

Вы можете использовать анализатор дымовых газов testo 330i для контроля подачи газа в газовых водонагревателях. Для пусконаладки системы вы можете измерить давление потока газа и давление газа в покое. Вы также можете использовать данные давления в форсунке, указанные производителем системы, чтобы настроить её мощность под требуемый уровень подачи тепла.

Измерение O2 в подаваемом воздухе

В системах с уравновешенной тягой вы можете использовать газоанализатор testo 330i для проверки наличия утечки в системе. Для этого нужно измерить содержание O2 в воздухе, идущем на горение, в межстенном пространстве, чтобы убедиться, что дымовой газ не попадает в воздух, идущий на горение. Так вы сможете избежать повреждений из-за образования конденсата или падения эффективности процесса сгорания.

Центр загрузки

Брошюры по продукту

Инструкции по применению

Программное обеспечение

  • Testo ZIV драйвер версия ZIV 2000 для testo 320, testo 330  (v2.1, 2.22 MB) Testo 300, 320, 330 ZIV драйвер позволяет подключать анализаторы дымовых газов testo 300, 330 к программному обеспечению сторонних производителей. Драйвер соответствует новому постановлению BImSchV, действительному с 22 марта 2010

  • Testo ZIV драйвер версия для testo 300, testo 320, testo 330  (v2.3, 64.11 MB) Testo 300, 320, 330 ZIV драйвер позволяет подключать анализаторы дымовых газов testo 300, 330 к программному обеспечению сторонних производителей. Драйвер соответствует новому постановлению BImSchV, действительному с 22 марта 2010

  • Firmware testo 330i  (v2.11, 3.56 MB) If the firmware update does not start under Windows 8.1 or Windows 10, a new bootloader must be installed on the measuring device once.
    A description and all necessary files can be found under the search term: Update-Kit / Bootloader

  • Update-Kit / Bootloader  (V1.22, 1.24 MB) (testo 330 LL | testo 330i | testo 350 Control Unit + Analysis Box | testo 320)
    If the firmware update does not start under Windows 8.1 or Windows 10, a new bootloader must be installed on the measuring device once.
